Noctua NF-A14x25r G2 PWM Sx2-PP

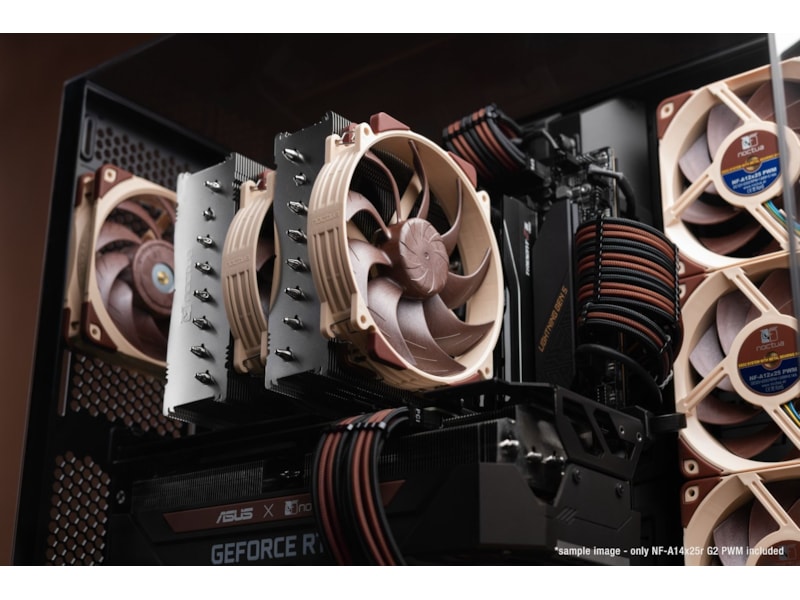

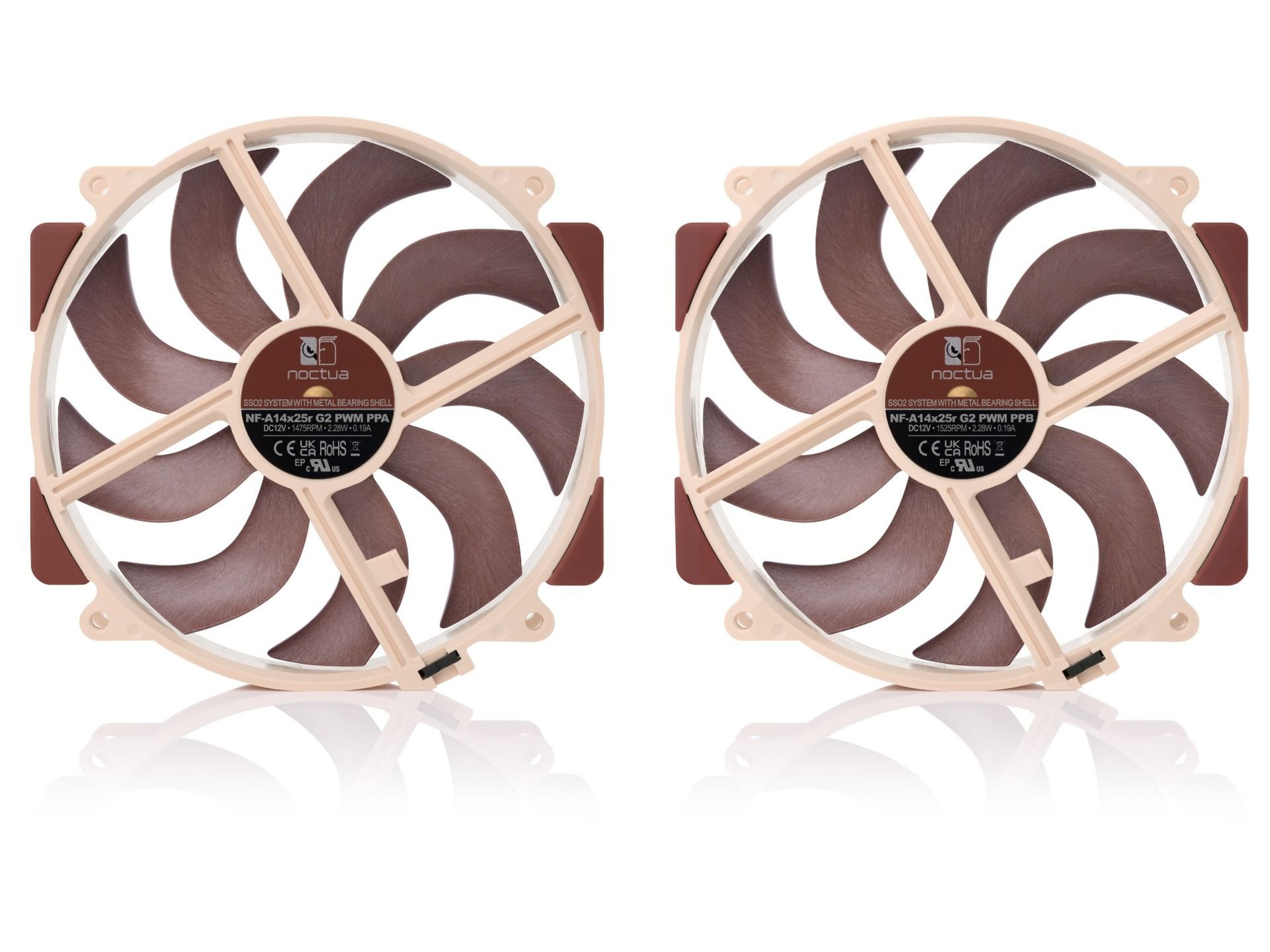

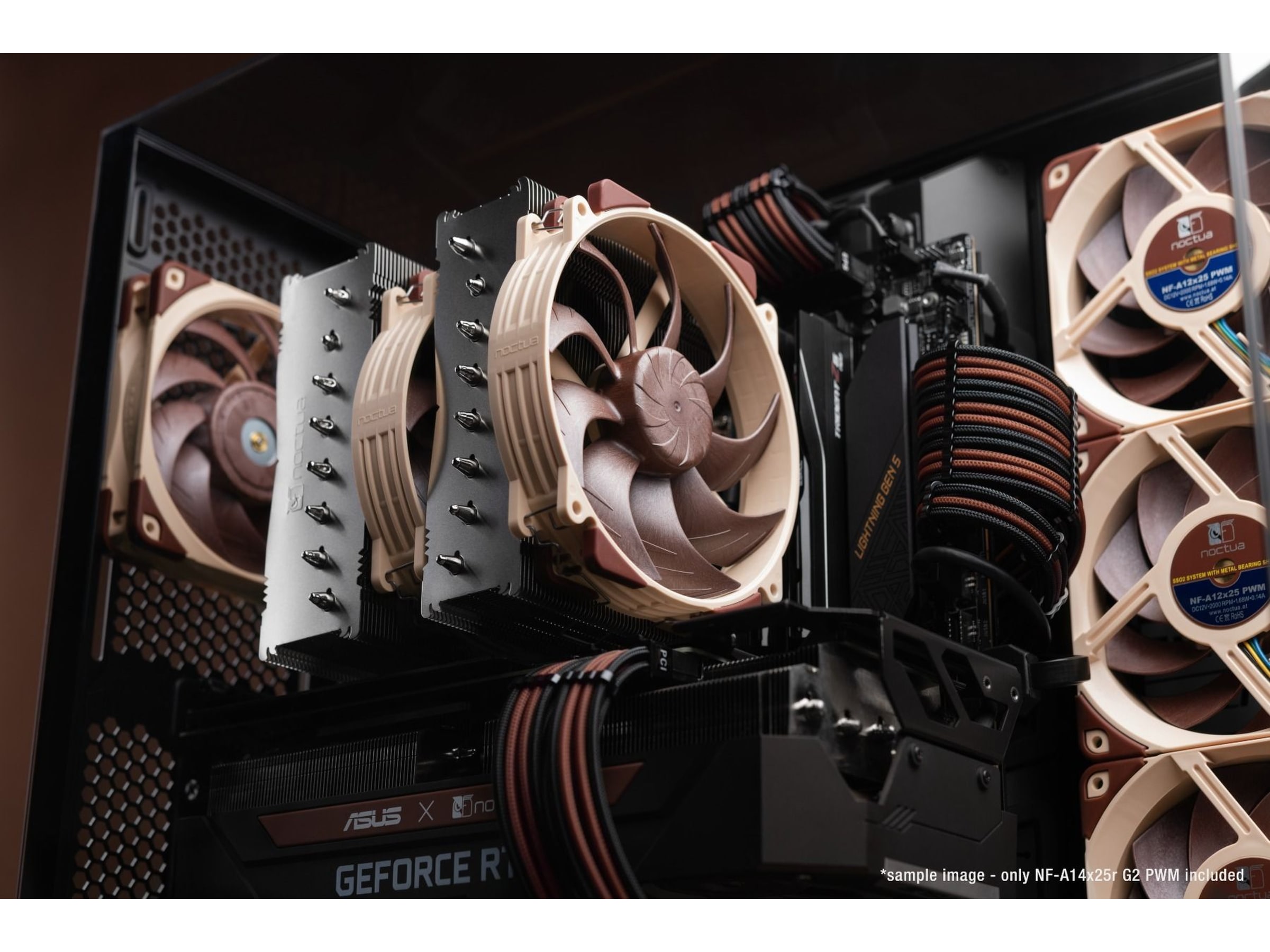

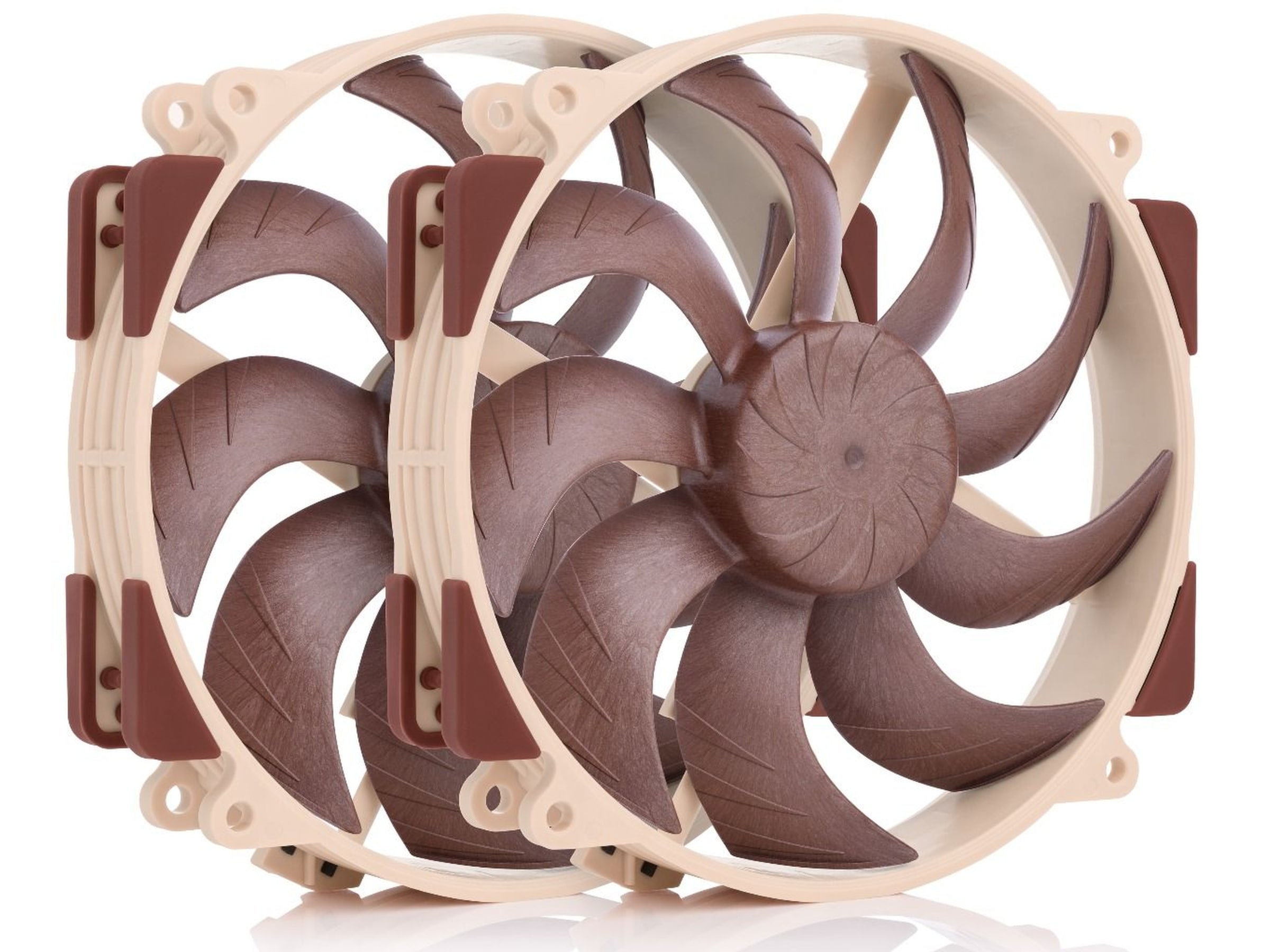

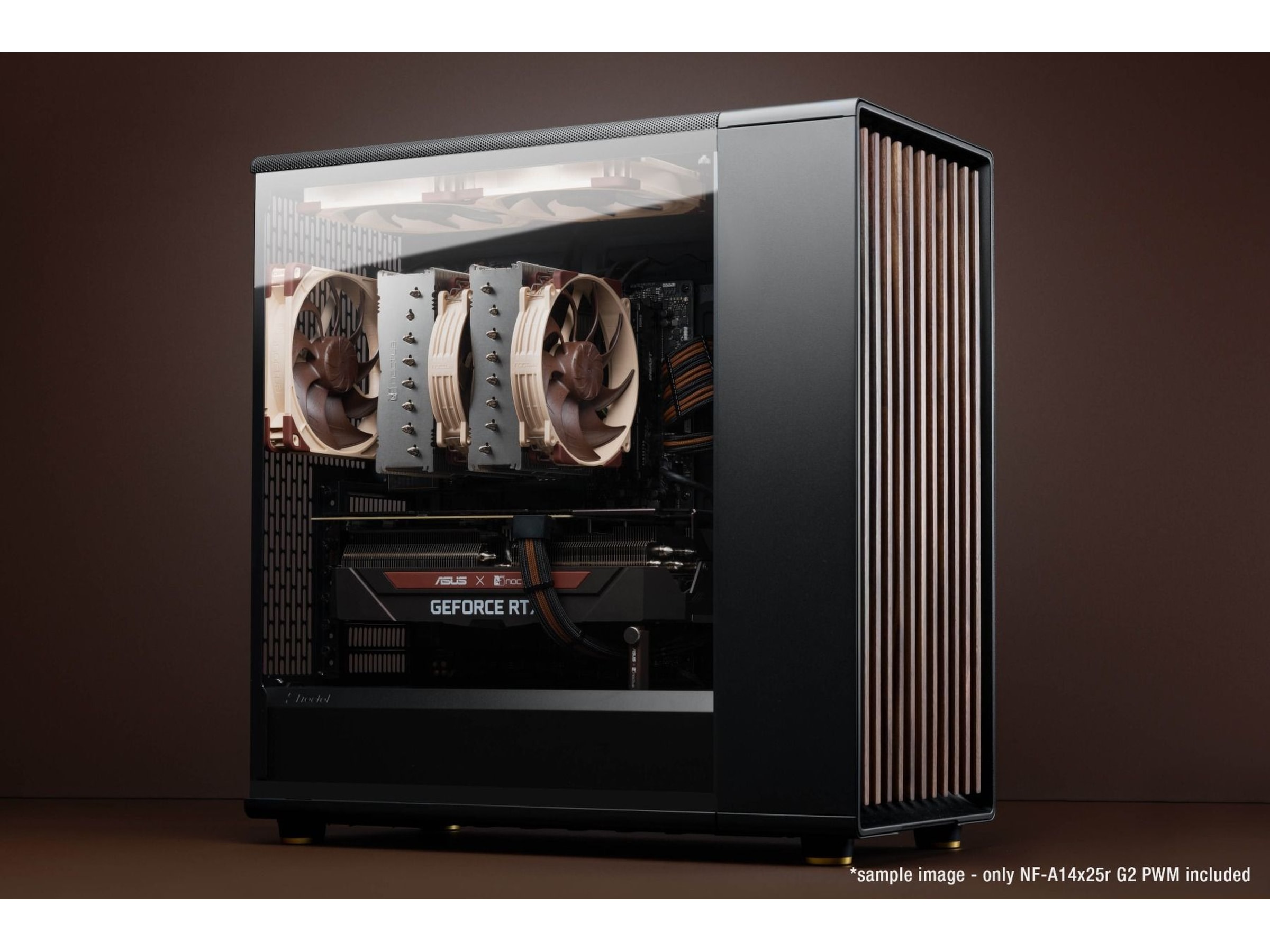

NF-A14x25r G2 PWM Sx2-PP är en uppsättning av två NF-A14x25r G2 PWM 140 mm fläktar med rund ram för push-pull-drift på kylflänsar som NH-D15(S) eller NH-U14S. När två fläktar arbetar i en push-pull-konfiguration med nästan samma konstanta hastighet, kan deras akustiska interaktion leda till oönskade harmoniska fenomen som intermittenta vibrationer eller periodiskt brummande på grund av störningar, vilket kan höras som slagfrekvenser. Därför är de två NF-A14x25r G2 PWM-fläktarna i Sx2-PP-setet något förskjutna i hastighet (+/- ~25rpm) för att undvika sådana fenomen. Denna finjustering möjliggörs av fläktens nya etaPERF™-motor och dess NE-FD6-drivrutin-IC som uppnår extremt exakt hastighetskontroll och, tack vare sin SupraTorque™-funktion, kan utnyttja extra vridmomenthöjd för att hålla den exakta önskade hastigheten även när arbetar mot betydande flödesmotstånd såsom på kylflänsar. Med en fläkt som går ~25rpm långsammare (PPA) och en ~25rpm snabbare (PPB), kan den totala kylningsprestandan bibehållas samtidigt som den effektivt förhindrar intermittenta vibrationer eller periodiskt brummande. Eftersom uppfattningen av taktfrekvenser kan variera beroende på psykoakustiska preferenser kan användare enkelt optimera akustiken ytterligare genom att sakta ner PPA-fläkten lite mer genom PWM-kontroll eller den medföljande Low-Noise-Adaptor, vilket kommer att resultera i en ännu mjukare ljudsignatur pga. till den ökade offseten.
Nästa generations prestanda
Noctuas NF-A15 är känd som en av de bästa 140 mm-fläktarna med rund ram på marknaden och har fått mer än 100 utmärkelser och rekommendationer från internationell press. Med sin ytterligare förbättrade effektivitet och nya, toppmoderna teknik, representerar NF-A14x25r G2 ytterligare ett steg upp i prestanda och tillverkning.
Mycket optimerad P/Q-kurva för alla applikationer
NF-A14x25 G2:s sofistikerade aerodynamiska design möjliggör en tryck-till-luftflödeskurva (P/Q) som är extremt stark i den kritiska mittsektionen. Detta betyder att NF-A14x25 G2 är en verklighetstrogen med utmärkt prestanda i både statiska tryckkrävande och luftflödeskrävande applikationer.
Applikation med utmärkt akustik
Medan många fläktar producerar obehagliga, höga ljud när de installeras i typiska applikationer som på kylflänsar eller radiatorer, har NF-A14x25 G2 noggrant finjusterats för optimal akustik vid applikationen. Den ger en jämn, behaglig frekvensprofil och förvånansvärt låga ljudtrycksnivåer (SPL) när man arbetar mot mottryck.
Progressive-Bend pumphjul

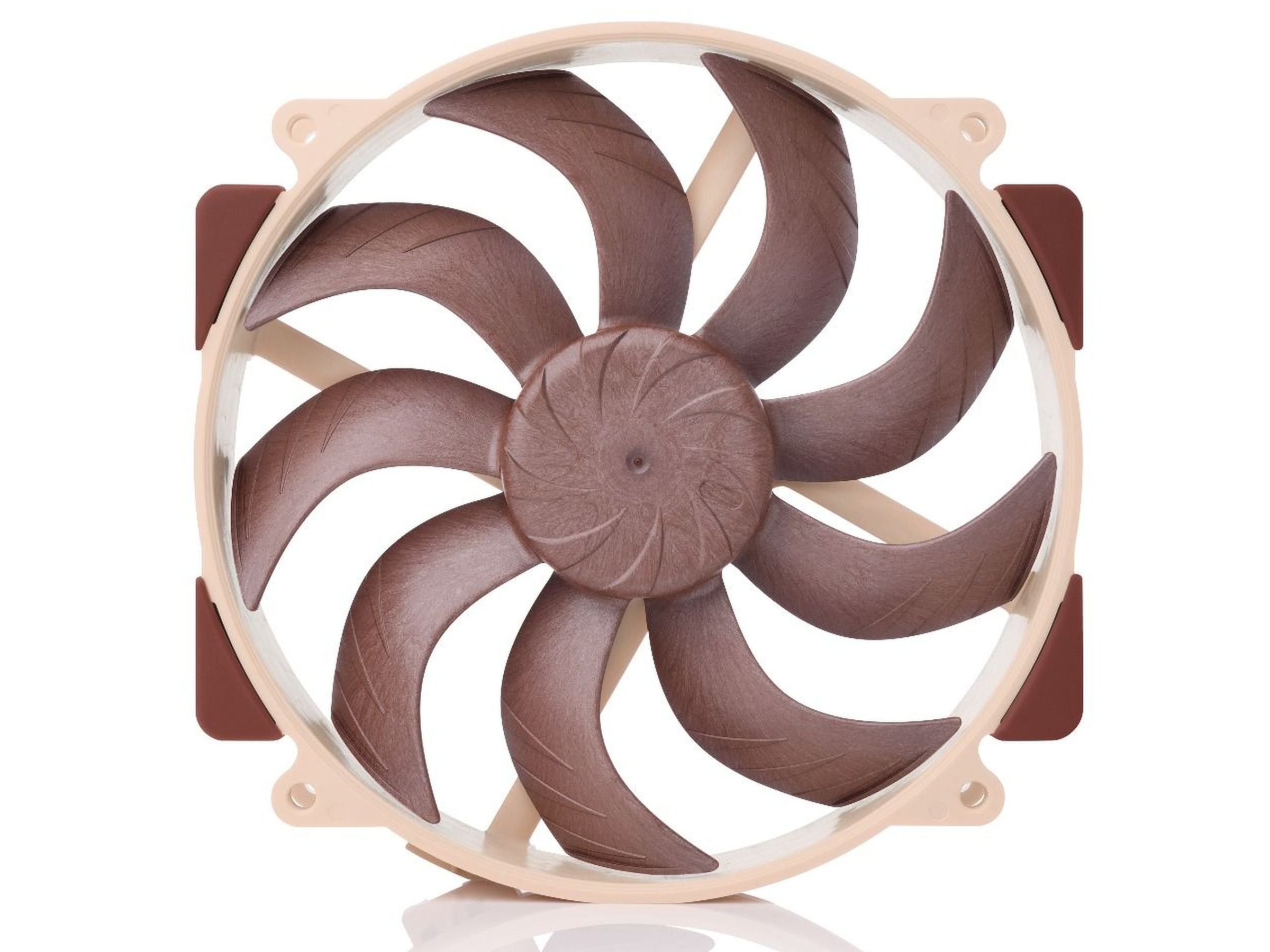

NF-A14x25 G2 har ett unikt progressivt böjhjul med flödesaccelerationskanaler och vingar. Dess nio blad svepas bakåt nära navet och böjs gradvis framåt längre ut. Genom att arbeta tillsammans med Centrifugal Turbulator-navet hjälper denna design inte bara till att trycka mer luft mot de yttre bladområdena där effektiviteten är högre utan säkerställer också maximal lyftkraft och nästan jämn belastning över hela bladområdet.
Centrifugalturbulatornav
Den nya centrifugalturbulatornavdesignen fungerar som en turbulator och förbättrar flödesfästet i navområdet. Samtidigt pressar dess centrifugaldrivande rörelse luft utåt från navområdet där effektiviteten är låg på grund av den långsamma rotationshastigheten mot bladens yttre, högeffektiva zoner, vilket ökar den totala effektiviteten genom att optimera vätskefördelningen över pumphjulsområdet .
Flödesaccelerationskanaler
NF-A14x25 G2 impeller har flödesaccelerationskanaler på sugsidan. Genom att påskynda luftflödet vid de avgörande yttre bladområdena reducerar denna åtgärd sugsidans flödesseparation, vilket leder till bättre effektivitet och lägre virvelbrus.
Winglets
Winglets kan bidra till att minska spetsvirvlar som orsakas av tryckskillnaden mellan sugsidan och trycksidan på fläktbladen, men riskerar att minska effektiviteten på grund av extra vätskeförskjutning i höghastighetsområden. NF-A14x25 G2:s små vingar har noggrant finjusterats för att ge konsekventa effektivitetsvinster som arbetar tillsammans med dess progressiva böjande bladgeometri, flödesaccelerationskanaler och AAO-ram.
Ultratätt spetsavstånd
NF-A14x25 G2 har ett rekordsnävt spetsspel (avstånd mellan bladspetsarna och insidan av ramen) på endast 0,7 mm. Denna mycket ambitiösa design sätter ett nytt riktmärke för 140 mm fläktar och hjälper NF-A14x25 G2 att arbeta mer effektivt mot mottryck, såsom på kylflänsar eller radiatorer, genom att minska läckageflöden genom gapet mellan pumphjul och ram.
Sterrox® flytande kristallpolymerförening
NF-A14x25 G2:s impeller är tillverkad av Noctuas nya Sterrox® flytande kristallpolymer (LCP)-blandning som har extrem draghållfasthet, en exceptionellt låg värmeutvidgningskoefficient och dämpningsegenskaper som är idealiska för att minska resonans- och vibrationsfenomen i avancerade fläktblad mönster.
AAO-ram
Noctuas AAO (Advanced Acoustic Optimization)-ramar har integrerade antivibrationsdynor samt Noctuas proprietära stegade inloppsdesign och mikrostrukturer på innerytan, som båda förädlar fläktens prestanda/bruseffektivitet ytterligare.
Stegad inloppsdesign
Noctuas Stepped Inlet Design tillför turbulens till inflödet för att underlätta övergången från laminärt flöde till turbulent flöde, vilket minskar ljudet från inflödet, förbättrar flödesfästet och ökar sugkapaciteten, särskilt i miljöer med begränsat utrymme.
Mikrostrukturer på innerytan
Med fläktbladens spetsar som plöjer genom gränsskiktet skapat av inre ytmikrostrukturer undertrycks flödesavskiljningen från sugsidan av bladen avsevärt, vilket resulterar i reducerat bladöverföringsbrus samt ett förbättrat luftflöde och ökad tryckeffektivitet.
Integrerade antivibrationsdynor
Integrerade antivibrationskuddar gjorda av extra mjuk silikon minimerar överföringen av små vibrationer samtidigt som full kompatibilitet med alla standardskruvar och de flesta andra monteringsmekanismer bibehålls.
SSO2-lager
NF-A14x25 G2 har den ytterligare optimerade andra generationen av Noctuas berömda, beprövade SSO2-lager. Med SSO2 placeras den bakre magneten närmare axeln för att ge ännu bättre stabilitet, precision och hållbarhet.
Lagerskål av metall
För att garantera högsta möjliga grad av tillverkningsprecision, minimal tolerans och utmärkt långtidsstabilitet, har NF-A14x25 G2 ett CNC-fräst lagerskal tillverkat helt av mässing.
etaPERF™-motor med NE-FD6 PWM IC
Noctuas nya etaPERF™-motor sätter nya standarder inom energieffektivitet tack vare sin extremt låga elektriska impedans och det senaste NE-FD6-drivsystemet med sin integrerade, ultrakänsliga Hall-effektsensor som ger superexakt kommuteringsprestanda. Detta gör det inte bara möjligt för den att omvandla en minimal elektrisk ingång till en maximal effekt med knappt några förluster, utan fungerar också tillsammans med Noctuas beprövade Smooth Commutation Drive 2-teknik för att göra etaPERF™-motorn nästan ohörbar.
SupraTorque™
De flesta fläktar blir något långsammare när de arbetar mot mottryck som på kylflänsar och radiatorer, vilket resulterar i minskad prestanda. Noctuas SupraTorque™-teknik möjliggörs av den nya NA-FD6-drivrutinen och tillåter fläkten att utnyttja ytterligare vridmomentutrymme när det behövs för att hålla varvtalet på önskad nivå oavsett luftflödesmotståndet, vilket säkerställer konsekvent prestanda även under de mest krävande förhållanden .
PWM-kontroll med brett hastighetsområde
NF-A14x25 G2 PWM kan PWM-styras från sin maximala hastighet på 1500rpm hela vägen ner till 300rpm. Detta gör det möjligt att justera fläkten för maximal prestanda eller nästan tyst drift med antingen automatisk, temperaturbaserad hastighetskontroll på moderkortet eller manuella kontroller som NA-FC1.
Stoppar vid 0 % PWM
När fläkten är inställd på 0 % PWM-driftcykel av moderkortet eller PWM-fläktkontrollern stannar den. Detta gör den idealisk för att skapa inställningar med semi-passiv kylning som automatiskt stänger av fläktarna och därmed går helt tyst på tomgång om värmen tillåter.
Smooth Commutation Drive 2
Den senaste versionen av Noctuas avancerade Smooth Commutation Drive-system garanterar en utmärkt driftsmidighet genom att eliminera vridmomentvariationer och växlingsljud. Detta gör fläkten anmärkningsvärt tyst även på mycket nära avstånd.
Adapter för låg ljudnivå
NF-A14x25 G2 PWM levereras med en Low-Noise Adapter (LNA) som minskar den maximala fläkthastigheten från 1500 till 1250rpm. LNA:n kan användas antingen för att köra fläkten med en fast hastighet på 1250 rpm eller för att begränsa maxhastigheten vid användning av automatisk PWM-kontroll.
Omfattande kabelalternativ

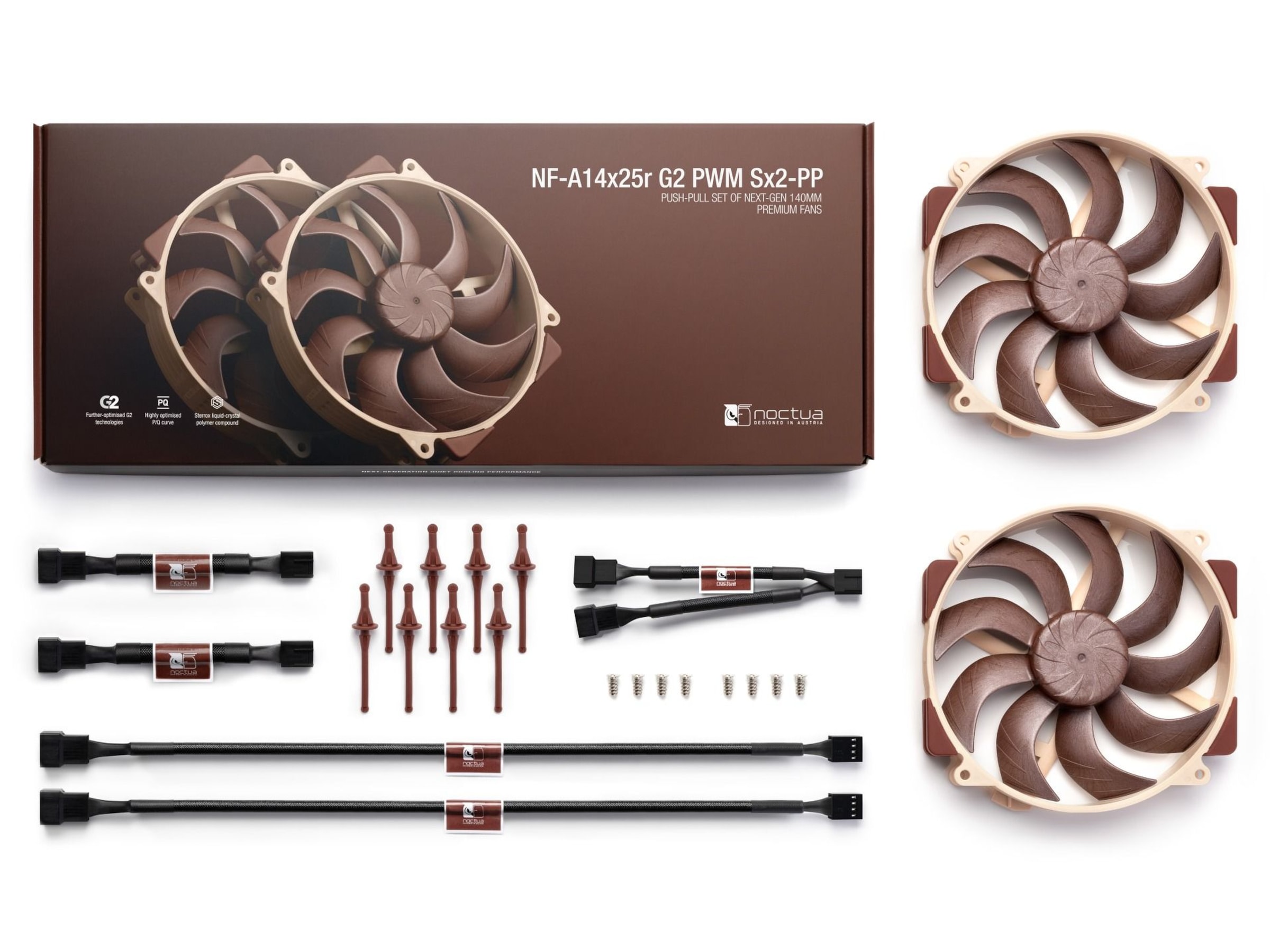

Fläktens korta 20 cm primära kabel minimerar kabeltrassel i typiska applikationer medan medföljande extra 30 cm ger utökad räckvidd vid behov. Båda kablarna är helt omslutna och en 4-stifts y-kabel möjliggör anslutning av en andra fläkt till samma PWM fläkthuvud för automatisk styrning.
Avancerade skyddsfunktioner
Skyddad mot omvänd polaritet, överspänning och överström (kortslutning), är fläkten lämplig för användning i utmanande elektriska miljöer. Samtidigt gör dess ultralåga EMC-emissioner den idealisk för applikationer där elektriska störningar är kritiska. Sist men inte minst, dess låsta rotor och överbelastningsskydd ger extra säkerhet i situationer där fläkten kan blockeras mekaniskt.
Säkerhetscertifieringar
Till skillnad från många billiga fläktar har NF-A14x25 G2 testats grundligt för elsäkerhet, immunitet och strålning. Med CE-, TÜV-, UKCA- och UL-certifieringar och uppfyller alla tillämpliga standarder (EN 62368-1, EN 55035, EN 55032, UL-507), är det en säker, kvalitetsenhet genomgående.
6 års tillverkargaranti
Noctuas fläktar är kända för sin oklanderliga kvalitet och enastående livslängd. Som alla Noctua-fläktar har NF-A14x25 G2 en MTTF på mer än 150 000 timmars betyg och kommer med en fullständig 6-års tillverkargaranti.
