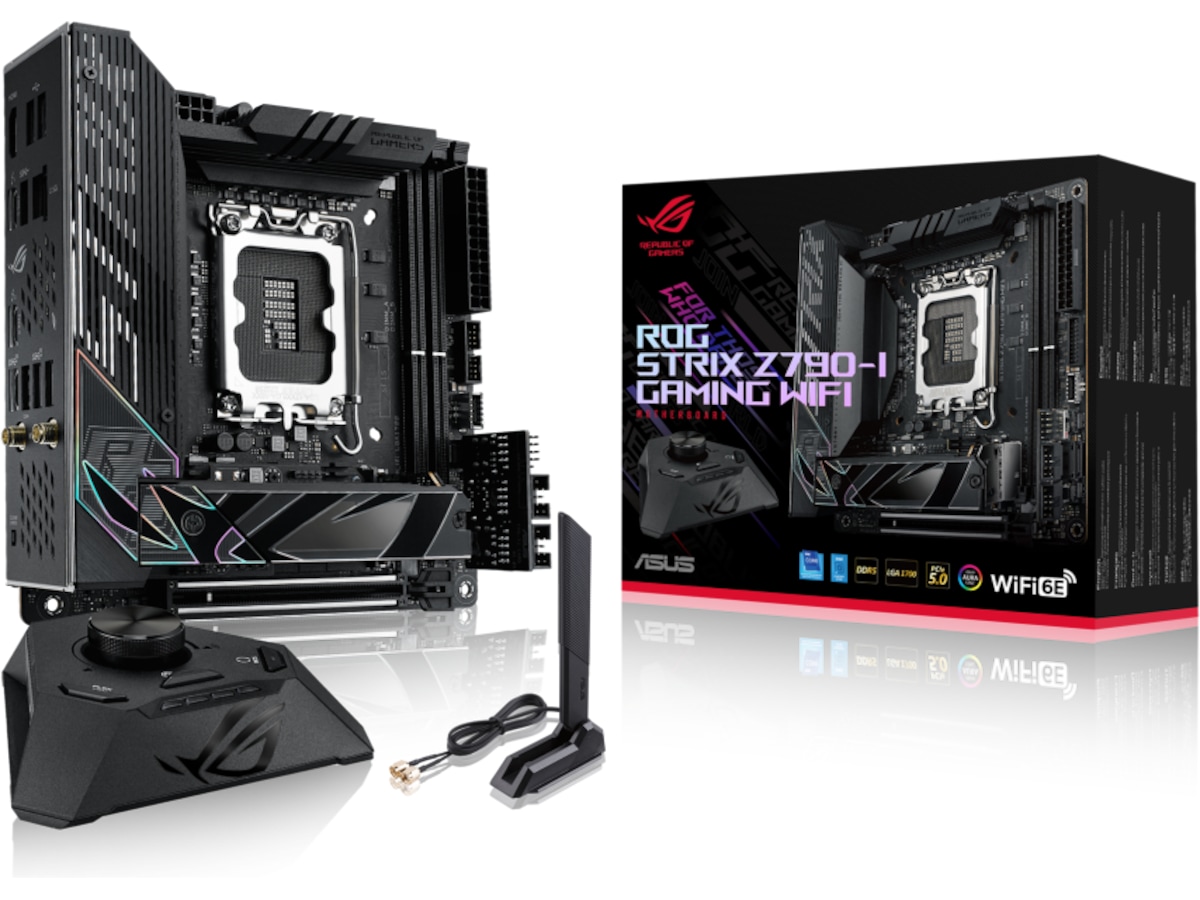

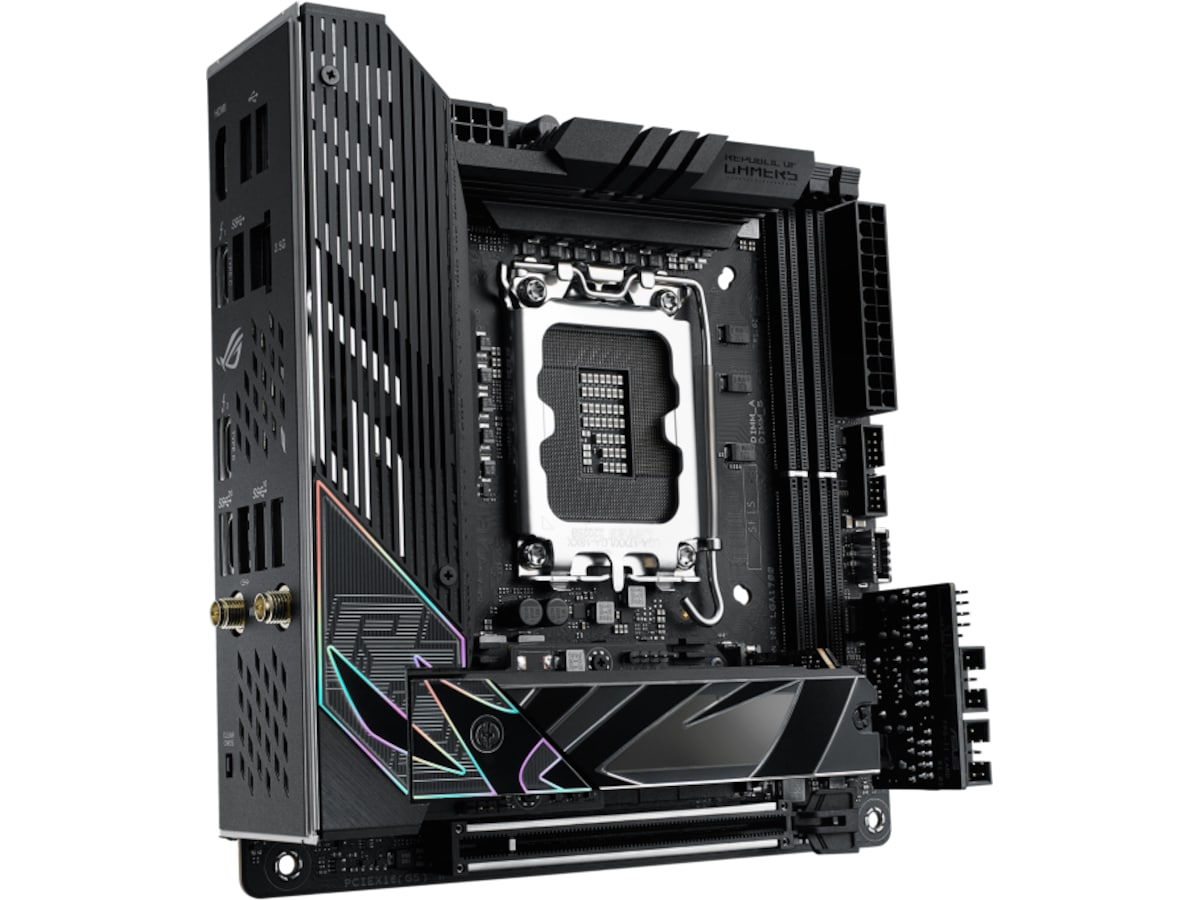

Regler är gjorda för att brytas. ROG Strix Z790-I:s strömförsörjning krossar konventionerna för vad ett mini-ITX-moderkort klarar av och kan mäta sig med fullskaliga titaner – dess staplade termiska stackar är inga problem för flerkärniga giganter Det utökar också gränserna för anslutningar med innovativa ROG Hive, en hybridljud- och en USB-hubb med en extra finess: en AI-överklockningsknapp gör inställningen så enkel att det känns som att fuska.

• Intel® LGA 1700-sockel: Förberedd för 13:e generationens Intel® Core™-processorer och 12:e generationens Intel® Core™-, Pentium® Gold- och Celeron®-processorer

• SFF-innovationer: ROG Strix Hive flyttar OC-kontroller och anslutning till skrivbordet samtidigt som det möjliggör en större ljudlösning, och ROG FPS-II-kortet placerar USB- och SATA-portar vertikalt för en bättre byggupplevelse

• Robust strömförsörjning: 10 + 1-strömlösning klassad för 105 A per steg med dubbla ProCool II-strömkontakter, högkvalitativa legeringsdrosslar och hållbara kondensatorer som stöder flerkärniga processorer

• Optimerad VRM-värmekontroll: Tjocka kylflänsar med integrerad I/O-kåpa och termiska dynor med hög avledningsförmåga, anslutna med ett L-format värmerör

• M.2-stack i flera lager: Både en PCIe® 5.0 M.2-plats och en PCIe 4.0 M.2 är placerade mellan tjocka kylflänsar i en utrymmesbesparande och termiskt effektiv samling

• Överflöd av anslutningar: Två Thunderbolt™ 4-portar, bakre USB 3.2 Gen 2x2 Type-C®-I/O-port och kontakt på fronten, fyra ytterligare USB 3.2 Gen 2- och Gen 1-portar, PCIe 5.0 x16 SafeSlot och HDMI® 2.1

• Högpresterande nätverk: Inbyggt WiFi 6E (802.11ax) och Intel 2,5 Gb Ethernet med ASUS LANGuard

• Intelligent styrning: ASUS-exklusiv AI-överklockning, AI Cooling II, AI-nätverk och tvåvägs AI-brusreducering förenklar installationen och förbättrar prestanda

• Uppslukande gaming-ljud: ALC4050 med ESS® SABRE 9260Q DAC, tillsammans med DTS® Sound Unbound och Sonic Studio III

• Oöverträffade anpassningsmöjligheter: ASUS-exklusiv Aura Sync RGB-belysning, inklusive en RGB-header och en adresserbar Gen 2-header

• "Gör-det-själv"-vänlig design: AI Overclocking-knapp, M.2 Q-Latch, förmonterad I/O-plåt, FlexKey-knapp, BIOS FlashBack™-knapp och Clear CMOS-knapp

• Välrenommerad programvara: 60 dagars AIDA64 Extreme-provprenumeration och intuitiv UEFI BIOS-instrumentpanel med integrerat MemTest86 ingår

AI OVERCLOCKING

Nu är tuning snabbare och smartare än någonsin. ASUS AI Overclocking profilerar CPU och kylning för att förutsäga den optimala konfigurationen och pressa systemet till max. Förutspådda värden kan aktiveras automatiskt eller användas som utgångspunkt för ytterligare experiment.

PCIE 5.0

ROG Strix Z790-I erbjuder end-to-end PCIe 5.0-stöd med en unik twist. Både x16-expansionsplatsen och en av de inbyggda M.2-platserna är förberedda för Gen 5, men den M.2-platsen har ytterligare PCIe 4.0-dirigering till chipsetet.

Detta gör att användaren kan välja hur genomströmningen ska prioriteras: om M.2-platsen är i Gen 5-läge kan den skalas upp till 16 GB/s i läs- och skrivhastighet. Om M.2-kortplatsen använder PCIe 4.0 allokeras all Gen 5-bandbredd till expansionsplatsen för oinskränkt grafikkortsprestanda.

GRAFIKKORTSLÄGE

Expansionsplats: PCIe 5.0 x16

x2 PCIe 4.0 M.2-platser

M.2-LAGRINGSLÄGE

Expansionsplats: PCIe 5.0 x8

x1 PCIe 5.0 M.2-plats

x1 PCIe 4.0 M.2-plats

Strömförsörjning

1 STRÖMARKITEKTUR 10 + 1 effektsteg klassade till 105 A vardera levererar rikligt med ström för att enkelt kunna driva de mest kraftfulla 13:e generationens Intel-processorer genom vilken arbetsbelastning som helst.

2 LEGERINGSDROSSLAR OCH HÅLLBARA KONDENSATORER Drosslar av högsta klass och hållbara kondensatorer är konstruerade för att motstå extrema temperaturer, vilket möjliggör prestanda som överträffar industristandarder.

3 8-STIFTS PROCOOL II-STRÖMKONTAKT ProCool II-kontakterna är precisionsbyggda för att säkerställa jämn kontakt med PSU-strömledningar. En metallmantel förbättrar värmeavledningen och sänker den elektriska impedansen.

4 MÖNSTERKORT I TIO LAGER Kretskort med flera lager leder snabbt bort värmen runt spänningsregulatorerna för att förbättra den övergripande systemstabiliteten och ge processorn mer överklockningsutrymme.

MINNE

DDR5-DOMINATION

ROG har en lång tradition av att ha snabbast minnesprestanda och DDR5 är inget undantag. Tack vare förbättrad signaldirigering har kit av entusiastklass nått långt bortom 7 GT/s med Strix Z790-I och vem vet hur långt framtida DIMM-moduler kan nå? Erfarna veteraner kan testa sin förmåga genom att mixtra med det omfattande utbudet av inställningsalternativ i UEFI.

AEMP II

ASUS Enhanced Memory Profile (AEMP) är en exklusiv hårdvaru- och firmwarelösning för att överklocka generiska minnesmoduler. Andra version av AEMP gör det möjligt att automatiskt justera kit under systemstarten och utnyttjar Strix Z790-I:s spåroptimering för att driva upp frekvenserna högre än någonsin tidigare. AEMP II kan till och med överklocka blandade kit i ett quad-DIMM-arrangemang, och det stora stödet innefattar nu nästan varje DDR5-modul som annars inte har XMP-stöd.

KYLNING

VRM-KYLNING

Bastanta kylflänsar täcker strömförsörjningen, förstärkta av ett tyst termiskt system som tar in värme från kärnan och matar ut den uppåt genom en ventilerad topp, så att VRM förblir sval även i luftbegränsade system.

M.2-KYLFLÄNSSTACK

Inbyggda M.2-platser är inklämda mellan tjocka kylflänsar över chipsetet i ett smart utrymmesbesparande arrangemang. Termisk effektivitet säkerställs av en aktiv kyllösning i miniatyr så att högpresterande enheter bibehåller högsta prestanda.

ROG STRIX HIVE

Helt nya ROG Strix Hive ger dig kritiska kontroller och in- och utgångar inom räckhåll och flyttar dem från de trånga utrymmena i ett SFF-chassi till kompakt kringutrustning på skrivbordet. Gör-det-själv-vänliga knappar och diagnostiska lysdioder sitter i mitten på fronten, tillsammans med en stor volymratt. På sidorna tar en grupp in- och utgångar hand om ljudsignaler och ger bekväma anslutningsmöjligheter för bärbar kringutrustning.

VAD FINNS PÅ INSIDAN?

ALC4050-KODEK OCH ESS® SABRE9260Q-DAC

Vanligtvis är ljudkomponenter inbyggda i moderkortets mönsterkort. ROG Strix Hive vänder på detta och flyttar all ljudbehandling till en extern modul. På insidan sitter en ALC4050-kodek och en ESS® SABRE9260Q-DAC och ger rent, högupplöst ljud med 118 dB SNR ut och 94 dB SNR in, samt 32 bit/384 kHz-uppspelning. I/O inkluderar S/PDIF-utgång som även stöder 3,5 mm-mikrofoningång och en extra 3,5 mm-kombokontakt som kan ta hand om mikrofoner eller hörlurar.

HYPERJORDANDE TEKNIK

Hives ljudkretskort har ROG Hyper-Grounding-teknik, som delar upp analoga och digitala strömreturvägar på separata lager för att minska brus och överhörning och leverera renare ljud.

ROG FPS-II-KORT

ROG FPS-II-kortet grupperar I/O på ett vertikalt monterat kort, vilket sparar värdefullt utrymme och minskar kabeltrassel. Anslutningar kan göras innan kortet installeras, vilket avsevärt förenklar installationen i trånga utrymmen. Ombord finns två SATA-portar, headers på fronten, två USB 2.0-headers (som tillåter upp till tre USB 2.0-anslutningar), en CPU_OV-bygel för extrem överklockning och en Alteration mode-omkopplare.

TVÅ THUNDERBOLT 4 TYPE-C®-PORTAR

Varje port levererar upp till 40 Gbps dubbelriktad bandbredd för de senaste superhastighetsenheterna. Båda portarna kan användas för upp till två externa 4K-skärmar, och PCIe-bandbredden sträcker sig till upp till 32 Gbps.

NÄTVERK

1 WIFI 6E Inbyggd WiFi 6E-teknik utnyttjar det nyligen tillgängliga spektrumet på 6 GHz-bandet för att tillhandahålla upp till sju 160 MHz-kanaler för ultrasnabb genomströmning och bättre prestanda i täta trådlösa miljöer.*WiFi 6E-tillgänglighet och funktioner är beroende av regulatoriska begränsningar och samexistens med 5 GHz WiFi. Läs mer om ASUS WiFi 6E-ekosystem.

2 2,5G ETHERNET Gaming med låg latens, snabba filöverföringar och högupplöst streaming är några av fördelarna med inbyggt Intel® 2,5 Gbps Ethernet.

OMISSKÄNNLIGT ROG STRIX

Linjära ventiler och subtila rutnätsliknande strukturer ger Strix Z790-I en smygande form som smälter in i skuggorna av de flesta SFF-byggen. Men om lite belysning når sidan av dess M.2-hölje visas det sina sanna färger i form av en prismatisk glans som glittrar av all reflekterande aluminium i konturen runt präglade ROG-logotypen.
