Thermal Grizzly WireView GPU 3x8Pin PCIe Reverse

WireView GPU är en enhet för att mäta strömförbrukningen hos grafikkort som utvecklades i samarbete med Jon "elmor" Sandström. Den kopplas in i PCIe strömanslutningarna på grafikkortet och ansluts till strömförsörjningsenheten via PCIe strömkablar. Data om strömförbrukningen visas via en OLED-skärm.

Samtidigt tar WireView GPU på sig en kabelhanteringsfunktion, eftersom sin "U"-form möjliggör optimerad kabeldragning. PCIe strömkablarna är anslutna till WireView GPU på ett sätt som gör att de kan läggas snyggt över bakplåten på grafikkortet. Detta undviker kabelfluff när strömkablarna dras och förenklar kabelhanteringen.

• Mäta strömförbrukning
• Logga strömförbrukning
• Optimerad kabeldragning
• Lätt montering
• Hög kompatibilitet

WireView GPU möjliggör mätning av strömförbrukningen hos grafikkort och registrerar dessa data för att bestämma strömförbrukningen. Dessa data kan användas för att fastställa strömkostnaderna för ett grafikkort eller för att jämföra strömförbrukningen med andra grafikkort. En speciell 60-sekunders mätcykel möjliggör snabb och bekväm visning av strömförbrukningen, vilket är mycket praktiskt för recensioner, till exempel.

Samtidigt kan mätning av strömförbrukningen användas för att bestämma strömförbrukningen hos grafikkort över en viss tidsperiod eller med vissa applikationer. Dessutom kan lasttoppar i strömförbrukningen ("toppar") som kan inträffa vid drift av aktuella högpresterande grafikkort bestämmas.

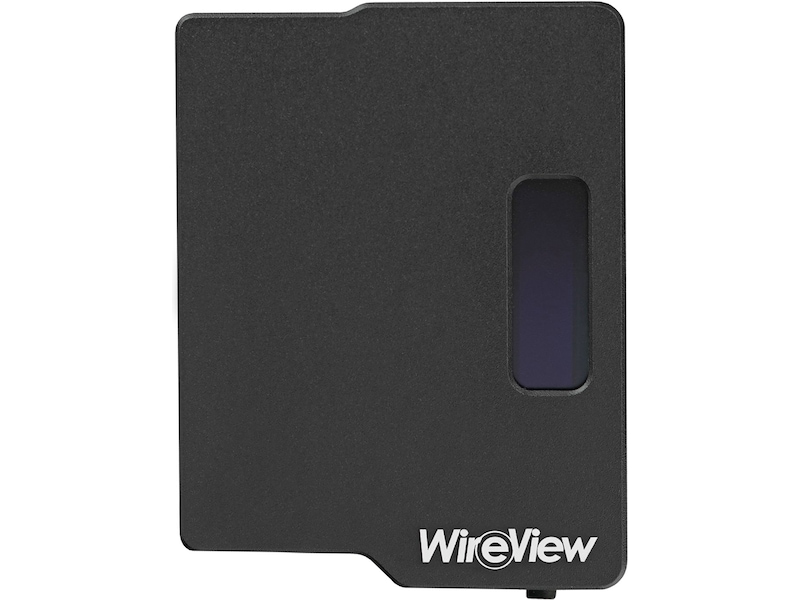

WireView GPU visar de uppmätta värdena på skärmen. Du kan växla mellan de visade värdena med ett knapptryck. Följande värden kan visas:

• Visning av aktuell strömförbrukning i watt [W]
• Aktuell strömförbrukning i watt [W], aktuell spänning i volt [V], aktuell ström i ampere [A]
• Minimalt och maximalt strömförbrukning i watt [W]
• Genomsnittlig strömförbrukning över 60 sekunder [AVG W] och total strömförbrukning [E]

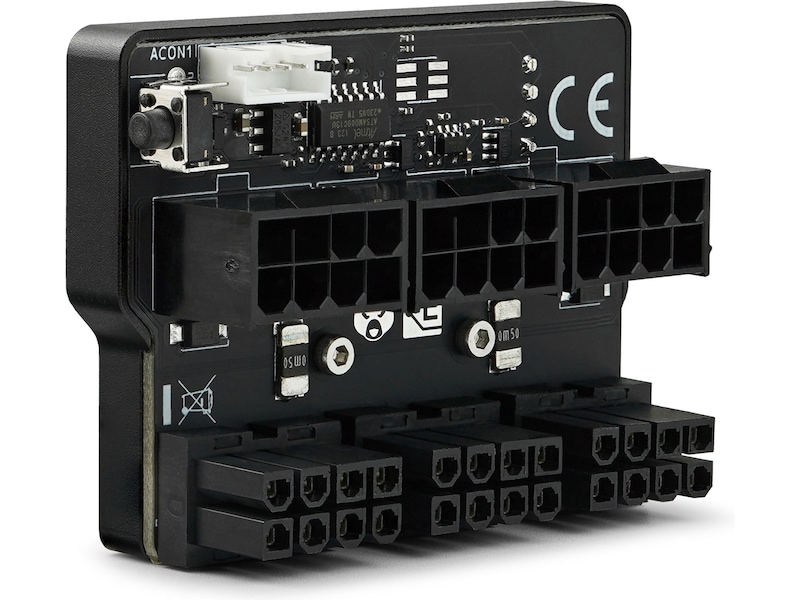

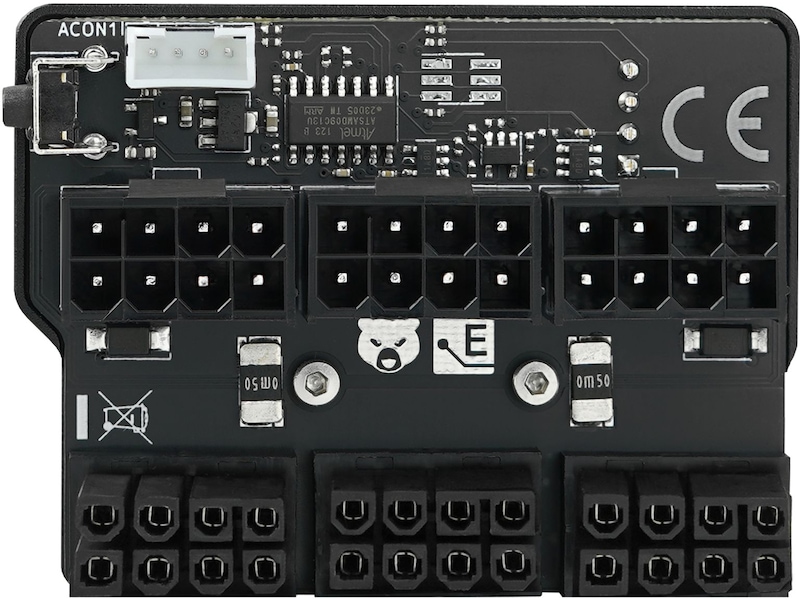

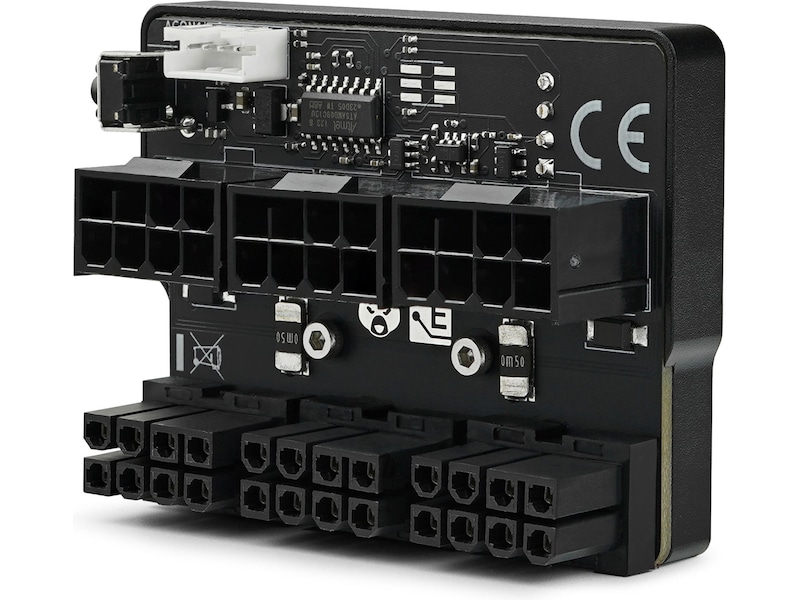

WireView GPU finns i "N" och "R" versioner oavsett antal 8-pin PCIe-kontakter (eller 12VHPWR-kontakt). "N" står för den normala orienteringen av PCIe-kontakterna på PCIe expansionskortet, medan "R" står för den roterade (omvända) orienteringen. I den normala orienteringen (N) pekar låsclipsen på kontakten bort från PCB:n på expansionskortet. I den roterade orienteringen (R) pekar kontaktens låsclips mot PCB:n.

WireView GPU finns också i två "högkraft" varianter för 12VHPWR-kontakten. Den första varianten har en 12VHPWR-ingång och utgång vardera, medan den andra varianten är ansluten till grafikkortet via 12VHPWR och till strömförsörjningen via tre 8-pin PCIe-kontakter.

Vid användning av 12VHPWR-adaptern, se till att varje av de tre 8-pin PCIe-kontakterna är ansluten till strömförsörjningsenheten med en separat 8-pin PCIe-kabel. Användning av en splitter (Y-kabel) avråds starkt! Konfigurationen av 12VHPWR motsvarar 600W-versionen.

Varning, viktigt meddelande: Risk för skador!

Beroende på det grafikkort som används, men särskilt vid användning av GeForce RTX 4090, kan upp till 450 watt ström flöda genom WireView-anslutningarna. Den avfallsvärme som genereras kan värma kretskortet vid anslutningen av WireView upp till 60 grader Celsius med ett luftkylt grafikkort. I fallet med ett vattenkylt grafikkort utan luftflöde kan PCB:n av WireView värmas upp till 100 grader Celsius! WireView-höljet bör inte beröras under kontinuerlig drift vid full belastning. Efter att systemet stängts av bör WireView få svalna innan den hanteras. Mer information finns i Hardware Unboxed-video.
