Thermal Grizzly WireView GPU 3x8Pin PCIe Normal

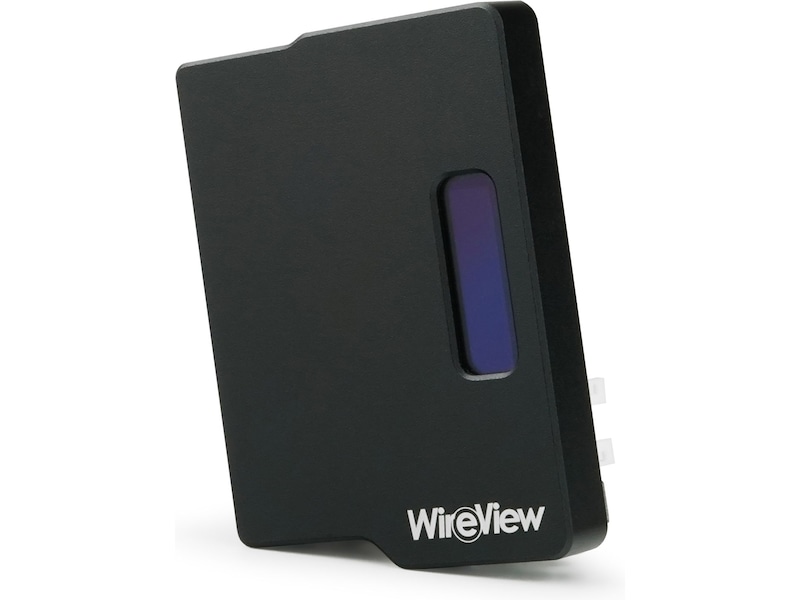

WireView GPU är en enhet för att mäta strömförbrukningen av grafikkort som utvecklades i samarbete med Jon "elmor" Sandström. Den kopplas in i PCIe-strömanslutningarna på grafikkortet och ansluts till nätaggregatet via PCIe-strömkablar. Strömförbrukningsdata visas via en OLED-display.
Samtidigt fungerar WireView GPU även som en kabelhanteringslösning, då dess "U"-form möjliggör optimerad kabeldragning. PCIe-strömkablarna kopplas till WireView GPU på ett sätt som gör att de kan läggas snyggt över bakplåten på grafikkortet. Detta undviker kabelutbuktningar när strömkablarna dras och förenklar kabelhanteringen.
- Mätning av strömförbrukning
- Loggning av strömförbrukning
- Optimerad kabeldragning
- Enkel montering
- Hög kompatibilitet
WireView GPU möjliggör mätning av strömförbrukningen av grafikkort och registrerar dessa data för att bestämma strömförbrukningen. Dessa data kan bland annat användas för att bestämma elkostnaderna för ett grafikkort eller för att jämföra strömförbrukningen med andra grafikkort. En speciell 60-sekunders mätcykel möjliggör att strömförbrukningen kan visas snabbt och enkelt, vilket är väldigt praktiskt för exempelvis recensioner.
Samtidigt kan mätning av strömförbrukningen användas för att bestämma strömförbrukningen av grafikkort under en viss tidsperiod eller med vissa applikationer. Dessutom kan belastningstoppar i strömförbrukningen ("toppar") som kan uppstå vid drift av aktuella högpresterande grafikkort fastställas.

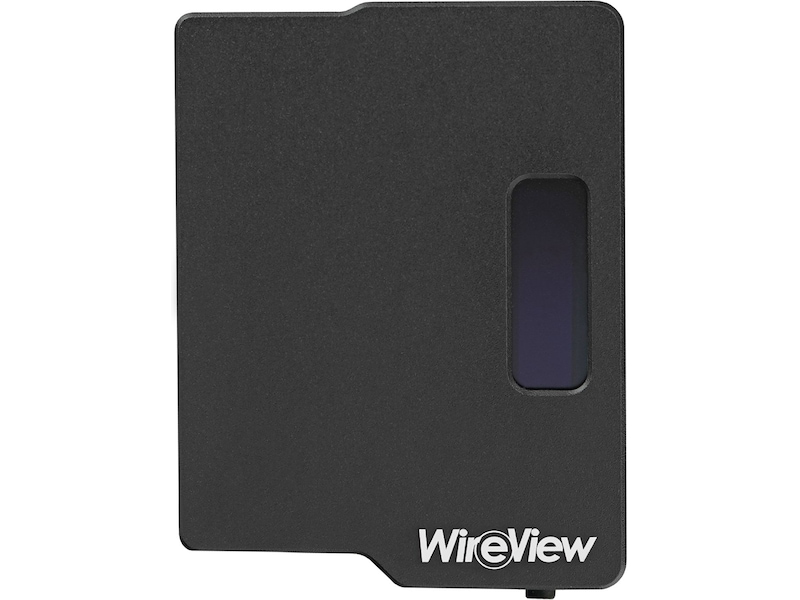

WireView GPU visar de uppmätta värdena på displayen. Du kan växla mellan de visade värdena med ett knapptryck. Följande värden kan visas:
- Visning av den aktuella strömförbrukningen i watt [W]
- Aktuell strömförbrukning i watt [W], aktuell spänning i volt [V], aktuell ström i ampere [A]
- Minsta och största strömförbrukning i watt [W]
- Genomsnittlig strömförbrukning över 60 sekunder [AVG W] och total strömförbrukning [E]

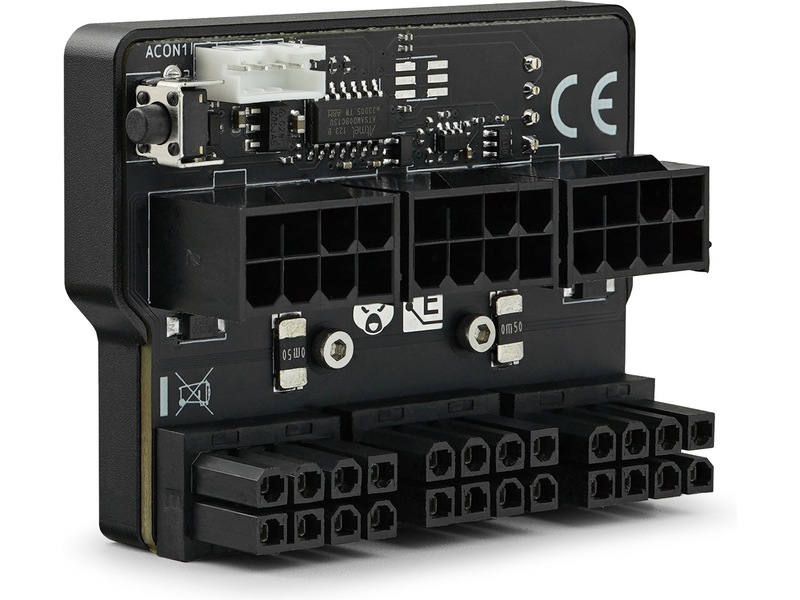

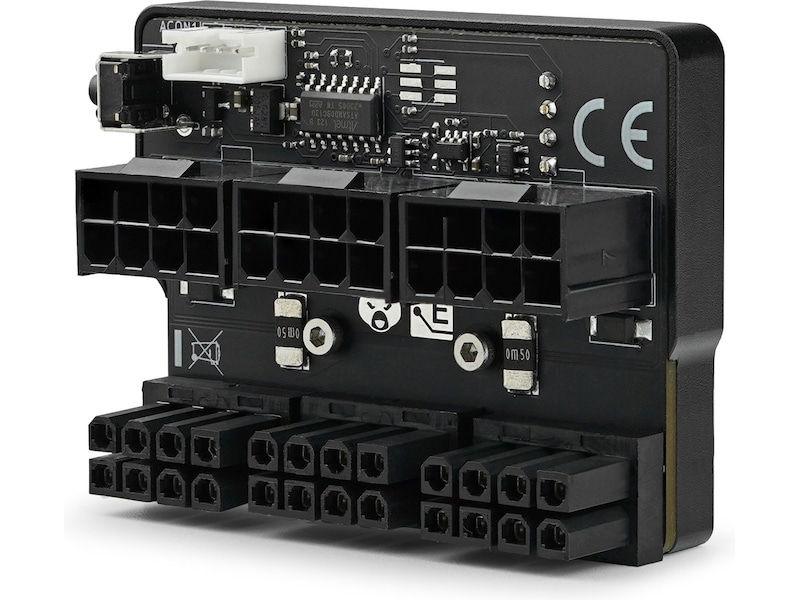

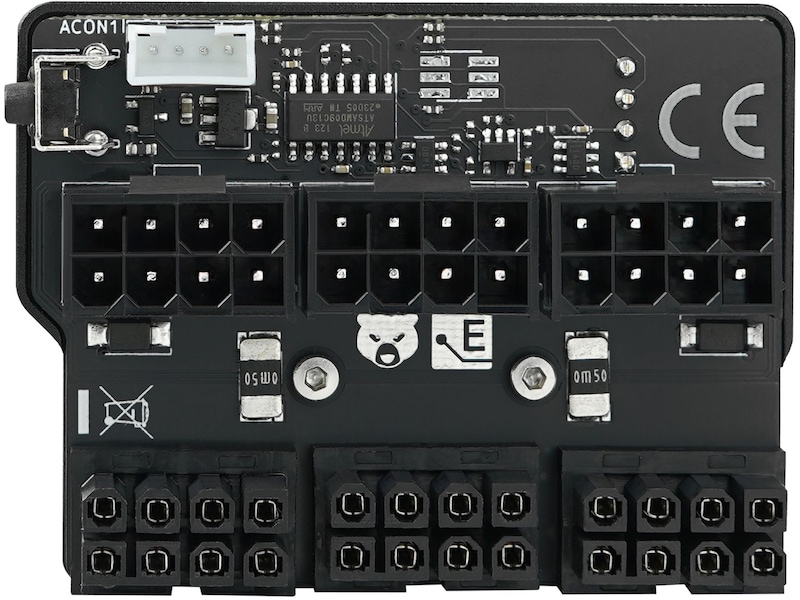

WireView GPU finns i "N" och "R" versioner oavsett antal 8-poliga PCIe-kontakter (eller 12VHPWR-kontakt). "N" står för normal orientering av PCIe-kontakterna på PCIe-expansionskortet, medan "R" står för en roterad (omvänd) orientering. I normal orientering (N) pekar låsclipset på kontakten bort från PCB:n på expansionskortet. I den roterade orienteringen (R) pekar kontaktens låsclip mot PCB:n.
WireView GPU finns också i två "high power" varianter för 12VHPWR-kontakten. Den första varianten har en 12VHPWR ingång och utgång vardera, medan den andra varianten ansluts till grafikkortet via 12VHPWR och till nätaggregatet via tre 8-poliga PCIe-kontakter.
När du använder 12VHPWR-adaptern, se till att varje av de tre 8-poliga PCIe-kontakterna är ansluten till nätaggregatet med en separat 8-polig PCIe-kabel. Användning av en splitter (Y-kabel) rekommenderas kraftigt emot! Konfigurationen av 12VHPWR motsvarar 600W-versionen.
Observera, viktigt meddelande: Skaderisk!
Beroende på det använda grafikkortet, men särskilt i fallet med GeForce RTX 4090, kan upp till 450 watt ström strömma genom WireViews anslutningar. Den spillvärme som produceras av detta kan värma kretskortet vid anslutningen av WireView upp till 60 grader Celsius med ett luftkylt grafikkort. Vid ett vattenkylt grafikkort utan luftflöde kan PCB:n av WireView värmas upp till 100 grader Celsius! WireView-höljet bör inte beröras under kontinuerlig drift under full belastning. Efter avstängning av systemet bör WireView få svalna innan den hanteras. Du kan hitta mer information i Hardware Unboxed-video.
